RX560-MD RadiForce
Popis
Zdravotnický monitor s 5 megapixely
RX560-MD RadiForce
Monitor RX560 MammoDuo díky své funkci Hybrid Gamma PXL automaticky pixel po pixelu rozlišuje mezi zobrazením v odstínech šedi a v barvách. Pro každý pixel se použije odpovídající jasová křivka.
- 54,1 cm (21,3")
- 5 megapixely (barva)
- 4:5
Příjemné ovládání
Efektivita diagnostiky

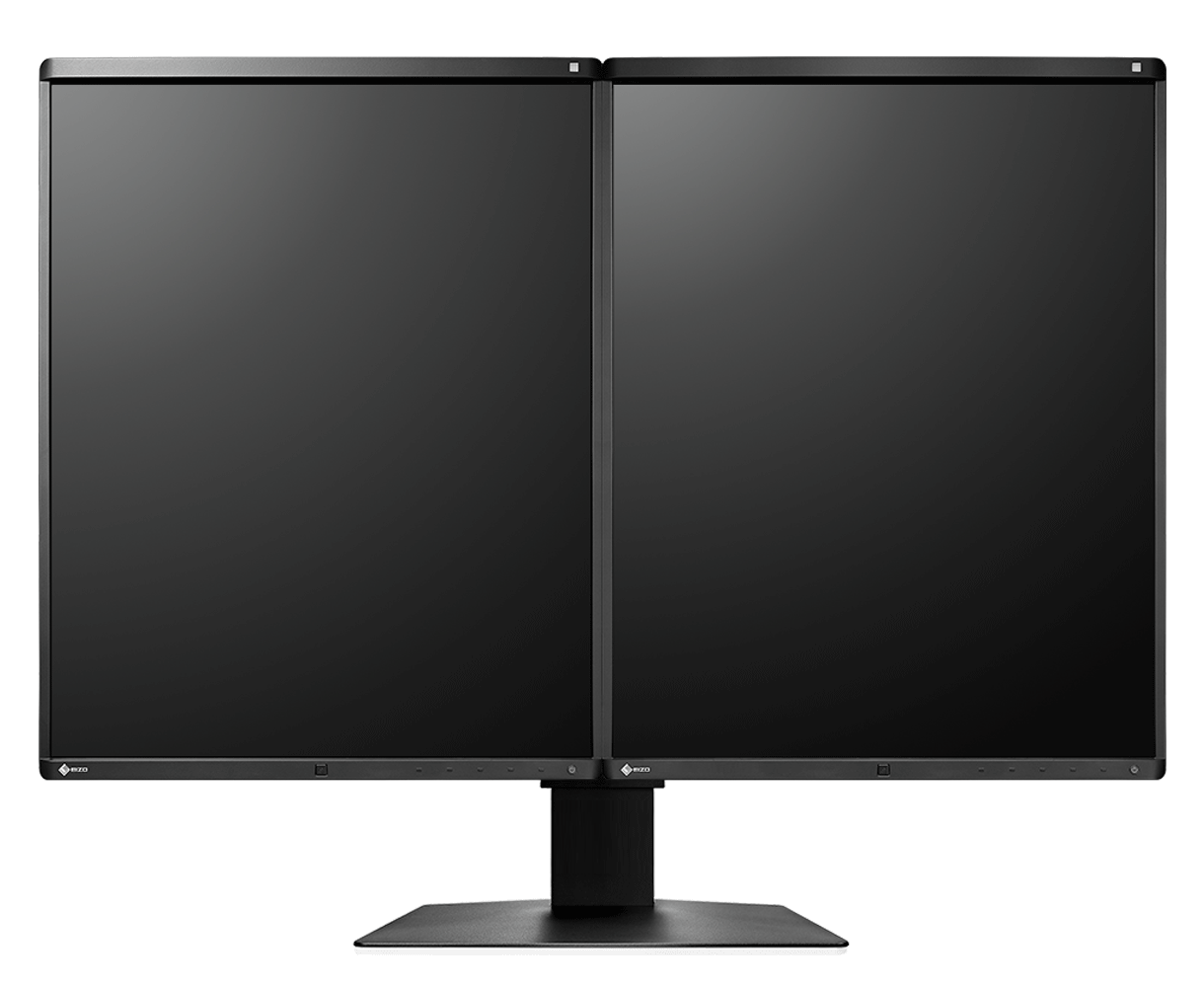

Sada MammoDuo sestává ze dvou monitorů upevněných vedle sebe na speciálně navrženém stojanu.
Při šířce rámečku jen 7,5 mm činí vzdálenost mezi zobrazovacími plochami obou monitorů pouhých 15 mm. Rámeček panelu vystupuje navíc jen o 2,5 mm nad úroveň obrazovky a je s ní tudíž téměř zarovnaný. Uživatel se tak může nerušeně dívat střídavě na jednu a na druhou obrazovku.
Prostorově nenáročné uspořádání
Sestava RX560-MD je mimořádně prostorově úsporná. V porovnání s běžnou sestavou samostatných monitorů o stejném rozlišení postavených vedle sebe ušetří 67 mm na šířku, 36 mm na výšku a 20,5 mm do hloubky. Celkově toto zmenšení uspoří 22 % potřebného prostoru. Uvolněné místo je vítaným příspěvkem k příjemnějšímu pracovnímu prostředí.

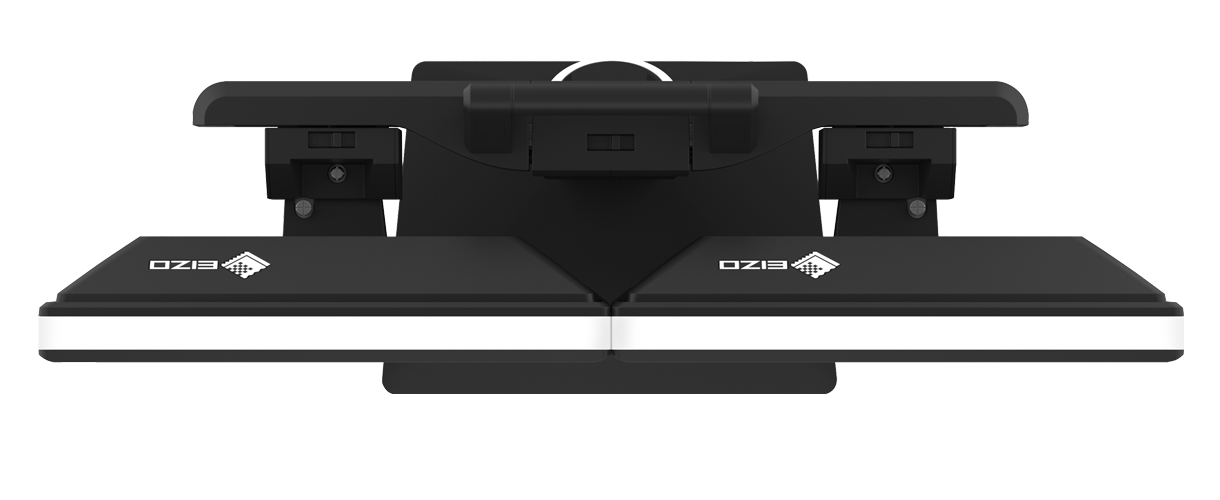

Jednoduše nastavitelný
Výšku, sklon a natočení monitorů na dvojitém stojanu můžete pohodlně měnit, aniž by přitom vznikla mezera mezi oběma panely.
Ideální design pro diagnostická pracoviště
Tenké černé okraje přední části panelů jsou optimální pro použití v temném prostředí. Usnadňují soustředěné pozorování obrazu, zatímco bílé boční orámování monitorů působí svěžím, čistým a vkusným dojmem.
Řetězovité propojení
Efektivní víceobrazovkové sestavy
Prostřednictvím signálových vstupů a výstupů DisplayPort lze propojit více monitorů RadiForce. Tímto způsobem lze realizovat monitorové sestavy bez překážející a náročné kabeláže.
Ideální režimy přehrávání pro různé modality
Funkce CAL Switch vám umožní přepínat mezi množstvím zobrazovacích režimů odpovídajících různým metodám jako mamografie, magnetická rezonance prsu, ultrazvuk nebo patologický rozbor, a to bez nutnosti opakovaných kalibrací. Pomocí dodaného softwaru RadiCS LE lze režimy přednastavit tak, aby se obrazovka automaticky přepnula na optimální podmínky pro zobrazení obrazu.
Úspora elektřiny v době nepřítomnosti
Snímač přítomnosti
Díky snímači přítomnosti ušetříte elektřinu a životní prostředí. Snímač zjišťuje přítomnost osoby před obrazovkou. Jakmile osoba pracoviště opustí, obrazovka se vypne. Když se pracovník vrátí na pracoviště, monitor se znovu zapne – zcela automaticky bez pohybu myší či použití klávesnice. Vždy je připraven bez čekání.
RadiLight: Komfortní osvětlení od firmy EIZO
EIZO RadiLight je nové komfortní osvětlení pro radiology pracující ve vyšetřovnách s nižší intenzitou osvětlení. Tlumené osvětlení na zadní straně obrazovky omezuje nadměrné zatížení očí, k němuž dochází při neustálém střídání pohledu na jasnou obrazovku a předměty ve slabě osvětleném okolí.
Software a uživatelská přívětivost
Vybavení pro pohodlnou práci
Funkce Work-and-Flow
S rostoucí digitalizací modalit jsou radiologové konfrontováni s rostoucím množstvím informací na svých obrazovkách. Díky jedinečné technologii EIZO work-and-flow s novými funkcemi navrženými pro potřeby radiologů se efektivně čelí složitosti dat. S monitorem RadiForce RX560-MD a přiloženým softwarem RadiCS-LE využijete funkce Work-and-Flow naplno.
Point-and-Focus: Plné soustředění na analyzovanou oblast
Funkcí Point-and-Focus můžete vybrané části obrazu rychle označit a zvýraznit myší nebo klávesnicí. Úpravou jasu a odstínů šedi se okolní oblasti potlačí a tím se zvýrazní zajímavé části snímku.
Důsledné zajišťování kvality obrazu
Volitelný software EIZO RadiCS určený k zajišťování kvality obrazu umožňuje rozsáhlou údržbu a kontrolování monitorů. Pokrývá veškeré oblasti od kalibrace přes testování a kontrolu stálosti až po archivaci výsledků. Pracujete-li s více monitory, doporučujeme vám software RadiNET Pro. Tento nástroj umožňuje centralizovanou kalibraci všech monitorů a práci s historickými údaji. Ušetří vám hodně času a zajišťuje jednotnou vysokou kvalitu obrazu v rámci vašeho systému. Základní verze RadiCS LE - bez přejímky a testování stálosti - je již součástí monitorů RadiForce.
- Další informace k softwarovému nástroji RadiCS LE (součástí dodávky)
- Další informace k softwarovému nástroji RadiCS (dodávanému samostatně)
- Další informace k softwarovému nástroji RadiNet Pro (dodávanému samostatně)
Kvalita obrazu
Přesný, brilantní, kontrastní a ostrý obraz
Barvy plně kompatibilní s ultrazvukem, tomografií prsu a magnetickou rezonancí
In der Brustkrebs-Früherkennung wird die Mammographie zunehmend mit Ultraschall-Untersuchungen kombiniert, insbesondere bei Frauen mit hoher Brustdichte. Im Fall eines Brustkrebsverdachtes, werden darüber hinaus weitere Verfahren wie Biopsie, Brust-MRT und Computertomographie eingesetzt.
Der RadiForce RX560-MD verwendet ein LCD auf LTPS-Basis (Low Temperature Polysilicon). Damit erreicht der Farbmonitor eine Helligkeit von bis zu 1100 cd/qm, vergleichbar mit der eines Monochrom-Monitors. Daher ist der RX560-MD in der Lage, sowohl hochauflösende Bilder der Brust-Tomosynthese als auch Mammographie mit tiefen, unverwaschenen Schwarztönen sowie Farbbilder aus Ultraschall- und Pathologieuntersuchungen darzustellen.
Durch ein hohes Kontrastverhältnis von 1500:1, nahe dem eines Monochrom-Monitors, werden auch tiefe Schwarztöne ohne Auswaschungseffekt wiedergegeben.
Při diagnostice rakoviny prsu se mamografie zejména u pacientek s objemnějšími prsy stále více kombinuje s ultrazvukovým vyšetřením. Při podezření na rakovinu prsu následují další vyšetření – biopsie, magnetická rezonance prsu a výpočetní tomografie.
RadiForce RX560-MD používá LCD displej na bázi LTPS (Low Temperature Polysilicon). Díky němu dosahuje tento barevný monitor jasu až 1100 cd/m2, což je hodnota srovnatelná s monochromatickými obrazovkami. Proto je model RX560-MD způsobilý k zobrazování mamografických snímků o vysokém rozlišení i syntetických tomografických snímků prsu s náležitou hloubkou a zřetelně rozlišitelnými tmavými odstíny. Rovněž barevné snímky z ultrazvuku a patologických rozborů se zobrazí správně.
Kontrastní poměr 1500:1 blízký monochromatickým monitorům zaručuje zřetelné zobrazení tmavých tónů bez slévání barev.
Zobrazení černobílých a barevných snímků pouze na jednom monitoru
Funkce Hybrid Gamma PXL automaticky pixel po pixelu rozlišuje mezi monochromatickým a barevným obrazem. Tímto způsobem vzniká hybridní panel využívající v každém jednotlivém pixelu optimální tónovou charakteristiku. Výsledkem je vyšší přesnost a spolehlivost.
Model RX560-MD zobrazuje sofistikované monochromatické snímky stejně spolehlivě jako barevné snímky ze všech myslitelných modalit. V praxi to znamená výrazné zvýšení efektivity, protože snímky z různých zobrazovacích postupů lze zobrazit pouze na jednom monitoru.
Omezení neostrostí
Panely LCD s vysokým jasem projevují sklon k neostrému zobrazování původně ostrých snímků. EIZO proto nabízí hardwarové řešení, jež omezuje výskyt takovýchto neostrostí a které je zabudováno přímo v monitoru. Obnovuje na obrazovce detaily ukryté v obrysech a vytváří tak zobrazení s maximální čitelností.
FDA certifikace
Certifikace dle FDA-510 (k) - schváleno k použití pro prsní tomosyntézu, mamografii a obecnou radiografii.
Konzistentní kvalita obrazu díky integrovanému snímači jasu
Přesnou kalibraci bílého bodu a tónové křivky zajišťuje snímač jasu zabudovaný v rámečku. Měří jas a stupně šedi a samostatně kalibruje monitor podle standardu DICOM®. Snímač pracuje automaticky bez narušení zorného pole monitoru. Ušetříte si tak práci a čas vynakládaný na údržbu a můžete se spolehnout na trvale konstantní kvalitu obrazu.
Ilustrační obrázek
Miliarda barevných odstínů díky 13bitové tabulce LUT
Reprodukce barev je řízena pomocí 13bitové tabulky LUT (Look-Up-Table). Při využití rozhraní Display Port je pro zobrazení k dispozici až 10 bitů. Výsledkem je barevné rozlišení dosahující až 1 miliardy tónů. Diagnosticky relevantní zobrazovací křivky a jemné struktury lze proto přesně identifikovat.
S 13bitovou tabulkou LUT
Bez 13bitové tabulky LUT
Konstantní jas za provozu
Snímač podsvícení trvale měří jas monitoru. Výhoda: Definované a kalibrované hodnoty jsou přesně reprodukovány již několik sekund po zapnutí monitoru a zůstávají konstantní po celou dobu provozu. Snímač je zabudován uvnitř monitoru a není vidět.
Zadní strana obrazovky
Rovnoměrný jas a jednotné podání barev
Monitor vyniká vysokou kvalitou zobrazení barev a rovnoměrným podsvícením. O to se stará funkce Digital Uniformity Equalizer (DUE), která automaticky koriguje nerovnoměrnosti pixel po pixelu. Šedé a barevné odstíny radiologických a jiných lékařských snímků jsou správně reprodukovány na celé ploše obrazovky. To je nezbytné pro přesnou reprodukci obrazu.
Udržitelnost
Naše zodpovědnost
Dlouhá životnost a vytrvalost
RX560-MD je navržen pro dlouhou životnost - obvykle výrazně přesahující záruční dobu. Náhradní díly jsou dostupné ještě mnoho let po skončení výroby. Celý životní cyklus bere ohledy na životní prostředí, neboť dlouhá životnost a opravitelnost šetří přírodní zdroje a klima. Při vývoji modelu RX560-MD jsme dbali na nízké čerpání přírodních zdrojů, používání vysoce kvalitních součástí a materiálů a na pečlivou výrobu.
Sociálně zodpovědná výroba
Výroba modelu RX560-MD probíhá sociálně zodpovědně. Nevyužívá se dětská ani nucená práce. Dodavatelé přispívající do dodavatelského řetězce procházejí pečlivým výběrem a zavazují se k sociálně zodpovědné výrobě. To se vztahuje především na takzvané konfliktní suroviny. Každoročně dobrovolně sepisujeme podrobnou zprávu o naší sociální zodpovědnosti.
Přívětivý k životnímu prostředí a klimatu
Všechny monitory RX560-MD vyrábíme v našich vlastních továrnách. Uplatňujeme systém environmentálního a energetického management dle ISO 14001 a ISO 50001. Opatření sahají od omezování odpadu, odpadních vod a emisí přes snižování surovinové a energetické náročnosti až po posilování environmentálního povědomí zaměstnanců. Zhodnocení těchto opatření je podstatnou součástí každoročně zveřejňované zprávy.
Záruka
Maximálně jistou investici
Pětiletá záruka
EIZO poskytuje pětiletou záruku. Toto nám umožňuje pokročilý proces výroby, který je založen na jednoduchém a úspěšném principu: promyšlené a pokrokové technologie, k jejichž výrobě se používají výlučně materiály nejvyšší kvality.
Doporučené grafické karty
Pro přesnou diagnostiku
EIZO Grafická karta MED-XN83
Grafická karta EIZO zajišťuje optimální podporu vlastností, funkcí a nastavení monitoru RadiForce RX560-MD. Umožňuje přesné hlášení a dokáže ovládat více monitorů současně. Společnost EIZO nabízí technickou podporu a záruční servis grafické karty.
Vhodné příslušenství
Ještě něco chybí?
Technické údaje
| Obecné | |
|---|---|
| Číslo produktu |
RX560-MD
|
| Barva přístroje |
Dvoubarevné, černobílé
|
| Oblast použití | Lékařství |
| Produktová řada | RadiForce |
| Oblasti použití | Mamografie, Nukleární medicínu a radiační terapii, Nedestruktivní testování |
| EAN |
4995047051404
|
| Obrazovka | |
|---|---|
| Úhlopříčka [palce] | 21,3 |
| Úhlopříčka [cm] | 54,1 |
| Formát | 4:5 |
| Viditelná plocha obrazu (šířka × výška) [v mm] | 338 x 422 |
| Rozlišení [v megapixelech | 5 megapixely (barva) |
| Ideální a doporučené rozlišení | 2048 x 2560 |
| Rozteč bodů [v mm] | 0,165 x 0,165 |
| Technologie panelu | IPS |
| Max. pozorovací úhel ve vodorovném směru | 178 |
| Max. pozorovací úhel ve svislém směru | 178 |
| Zobrazitelné barvy nebo stupně šedé | 1,07 mld. barev (DisplayPort, 10 bitů), 16,7 mil. barev (DVI, 8 bitů), 16,7 mil. barev (DisplayPort, 8 bitů) |
| Barevná paleta/tabulka LUT | 543 mld. barev / 13 bitů |
| Max. jas (obvykle) [cd/m²] | 1100 |
| Dop. jas [cd/m²] | 500 |
| Max. kontrast (obvykle) | 1500:1 |
| Typ podsvícení | LED |
| Funkce a provoz | |
|---|---|
| Standardní režimy barev/stupňů šedé | 2x user mode, Text, sRGB, DICOM |
| Křivka stupňů světlosti DICOM | |
| Hardwarová kalibrace jasu a charakteristiky jasu | |
| Digital Uniformity Equalizer (korekce homogenity) | |
| Hybrid Gamma PXL | |
| Potlačení neostrostí | |
| Senzory | Senzor okolního světla, Senzor přítomnosti |
| Jazykové verze nabídky na obrazovce (OSD) | de, en, fr, es, it, se |
| Možnosti nastavení | charakteristika hodnot odstínů Patho, Jas, Gama, Škálování, Jazyk OSD |
| Vestavěný zdroj | |
| Připojení | |
|---|---|
| Vstupní konektory | DisplayPort (HDCP 1.3), DVI-D (HDCP 1.4) |
| Technické údaje USB | USB 2 |
| Konektory USB pro upstream | 1 x type B |
| Konektory USB pro downstream | 2x type A |
| Grafický signál | DisplayPort, DVI Dual Link (TMDS) |
| Řídicí konektor | USB-Protocol |
| Elektrické údaje | |
|---|---|
| Horizontální/vertikální frekvence | Digital: 31-135 kHz/23-61 Hz; Sync Mode: 23,5-25,5 Hz/47-51 Hz |
| Příkon (obvyklý) [ve wattech] | 43 |
| Maximální příkon [ve wattech] | 87 (při maximálním jasu a současném využití všech vstupů signálu a rozbočovače USB) |
| Úsporný režim [ve wattech] | 1 |
| Spotřeba při vypnutí monitoru [ve wattech] | 0 |
| Správa napájení | AC 100-120 V / 200-240 V, 50/60 Hz |
| Rozměry a hmotnost | |
|---|---|
| Rozměry (včetně stojanu) (šířka x výška x hloubka) [v mm] | 709 x 476-566 x 225 |
| Hmotnost (včetně stojanu) [v kg] | 17.3 |
| Hmotnost (bez stojanu) [v kg] | 5.3 |
| Technický výkres (PDF) | Technický výkres (PDF) |
| Možnost otáčení stojanu [v °] | 70 |
| Naklápění dopředu/dozadu [v °] | 5 / 25 |
| Výškové/příčné otáčení (Pivot) | ve směru hodinových ruček |
| Výšková nastavitelnost [v mm] | 90 |
| Rozteč otvorů VESA | 100 x 100 |
| Certifikace a normy | |
|---|---|
| Certifikace | CE (Medical Device), FDA 510(k)-uvolnění pro prsa-tomografii a mamografie, ANSI/AAMI ES60601-1, CSA C22.2 Nr. 601-1, EN60601-1, IEC60601-1, RCM, FCC-B, CAN ICES-3 (B), VCCI-B, RoHS, WEEE, China RoHS, CCC, EAC |
| Software a příslušenství | |
|---|---|
| Související software a další doplňky jsou k dispozici ke stažení | RadiCS LE |
| Součástí balení | 2x Propojovací kabel DVI-D - DVI-D (dual link), 2x Propojovací kabel DisplayPort – DisplayPort, 1x krátký signálový kabel DisplayPort – DisplayPort, Kabel USB (type A - type B), Příručka via download, Napájecí kabel |
| Volitelné příslušenství | RadiCS (UX2-Kit) (Tento software značky EIZO zajišťuje kompletní řízení kvality – od kalibrace přes asset-management po testy poklesu a stálosti jasu.), RadiLight (Komfortní osvětlení pro vyšetřovny), RadiNET Pro (Software značky EIZO pro síťové řízení kvality ve velkých zařízeních se vzdálenou správou monitorů.) |
| Doporučená grafická karta | MED-XN83 |
| Záruka | |
|---|---|
| Záruční doba | 5 let |
| Záruka vadných bodů | Záruka se navíc vztahuje na běžné opotřebení podsvícení při provozu s doporučeným maximálním jasem 500 cd/m2 a bílým bodem 7 500 K. Společnost EIZO poskytuje na tento jas záruku po dobu 5 let od data zakoupení nebo po dobu 20 000 hodin provozu, podle toho, co nastane dříve. |
Soubory ke stažení a podpora
Kolem vašeho produktu
Příručky a dokumenty
Software
Často kladené otázky
Záruka
Příručky a dokumenty
Manuál - RX560-MD
Produktový leták - RX560-MD
Obrazy produktu RX560-MD
RadiForce Brožura
(Anglicky)
Produktový leták - MED-XN-Line Graphic Boards
(Anglicky)
Software
Ovladač zařízení - RX560-MD
Test monitoru
Rychle a snadno otestujte vlastnosti a parametry svého monitoru pomocí softwaru značky EIZO vyvinutého právě pro tento účel.
RadiCS
Tento software značky EIZO zajišťuje kompletní řízení kvality – od kalibrace přes asset-management po testy poklesu a stálosti jasu.
RadiCS LE
Software pro správu kvality RadiCS LE slouží ke kalibraci monitorů EIZO RadiForce a ke správě kalibračních dat.
RadiNET Pro
Software značky EIZO pro síťové řízení kvality ve velkých zařízeních se vzdálenou správou monitorů.
Často kladené otázky
Speciálně pro řízení kvality zobrazovačů série RadiForce vyvinula společnost EIZO software RadiCS. Ten nabízí řadu testů a automatických nastavení k zajištění stálé a konzistentní reprodukce obrazu na všech LCD monitorech RadiForce; podporuje však také obrazovky jiných výrobců. Software automaticky provádí testovacími obrazci a pomáhá provést měření a posouzení dle norem při zachování úspory času a nákladů. Výsledky měření se automaticky přenášejí do dokumentace a archivují se a pomocí volitelného softwaru RadiNET Pro je také možné provádět jejich centrální správu. Kalendář s notifikační funkcí zajišťuje včasné kontroly. Pro měření jasu, včetně oslnění, je nutný příslušný měřicí přístroj. RadiCS automaticky načítá hodnoty naměřené nejrůznějšími jasoměry.
Podle německého Spolkového ministerstva životního prostředí, ochrany přírody a bezpečnosti reaktorů (BMU) je podle nařízení o rentegech (QS-RL) platnou směrnicí pro zajištění kvality: „Opatření k zajištění kvality rentgenových zařízení k vyšetření nebo ošetření lidí“.
DIN V 6868-157. Tato norma DIN reguluje kontrolu poklesu a stálosti jasu pro zobrazovací systémy v radiografii s cílem zajistit potřebnou kvalitu obrazu.
Pro zobrazovací systémy dle normy DIN 6868-157 jsou v závislosti na části těla/metodě určeny různé obrazovky EIZO RadiForce. Software EIZO pro řízení kvality RadiCS pro tento účel rozlišuje třídy I až VIII.
Podle části těla/metody jsou dle normy DIN 6868-157 určeny různé minimální požadavky na zobrazovací přístroje. Software EIZO pro řízení kvality RadiCS pro tento účel rozlišuje třídy I až VIII.
Má-li monitor trvale vypadat jako nový a chcete-li prodloužit jeho životnost, doporučujeme jeho pravidelné čištění. Rám a plochu LCD panelu čistěte dle následujícího postupu:
DŮLEŽITÉ UPOZORNĚNÍ: Nikdy nepoužívejte ředidla, benzol, alkohol (etanol, metanol nebo izopropylalkohol), abrazivní prostředky nebo jiné silné roztoky, které by mohly poškodit povrch rámu nebo LCD panelu.
Rám
Odstraňte skvrny jemným hadříkem navlhčeným ve slabém čisticím prostředku. Nikdy nestříkejte vosk nebo čisticí prostředky přímo na rám. (Podrobné informace najdete v uživatelské příručce.)
LCD displej
Plochu obrazovky lze v případě potřeby očistit jemným hadříkem (např. bavlna nebo utěrka na brýle). Obtížně odstranitelné skvrny pomůže zpravidla překonat mírné navlhčení hadříku vodou, které zvýší čisticí účinek.
Pro vysoce věrné podání obrazu jsou zásadními faktory homogenní rozložení jasu a čisté barvy. O to se stará obvod DUE, neboli Digital Uniformity Equalizer. Pro každý tón na celé zobrazovací ploše bod po bodu koriguje jasovou a barevnou nerovnoměrnost.
Záruka na monitory EIZO RadiForce trvá u většiny modelů 5 let, včetně výměny na místě. Pro diagnostické monitory doporučuje EIZO jas obrazovky, který znatelně překračuje minimální požadavky směrnice QS-RL. Tento doporučený jas je společností EIZO garantován.
Záruky platné pro jednotlivé modely RadiForce jsou uvedeny v příslušných produktových listech.
Jak instalační průvodce RadiCS 5, tak odpovídající funkce v RadiNET Pro počítají při upgradu s přenesením dat.
Důležitý předpoklad: Nainstalovaný program RadiCS 4 musí být verze 4.6.1 nebo vyšší. Proto u starších instalací RadiCS 4 proveďte prosím nejprve update.
Monitory EIZO podporují alternativní režim DisplayPort s rozhraním USB-C. To znamená, že mohou správně zobrazovat obrazové signály z portů Thunderbolt 3 nebo Thunderbolt 4 prostřednictvím připojení USB-C. Signální kabel USB-C dodávaný společností EIZO s monitorem je optimálně vhodný.
Případně lze pomocí vhodného kabelu připojit monitory s DisplayPortem. Nejvhodnější je signální kabel CP200 (USB-C (TB3/TB4) na DisplayPort) dodávaný společností EIZO.
Připojení z portů Thunderbolt 3 nebo Thunderbolt 4 k rozhraní HDMI monitoru může fungovat pomocí vhodných aktivních adaptérů/kabelů. Doporučujeme však používat rozhraní USB-C nebo DisplayPort monitoru.
Zobrazuje se 10 z 35 často kladených otázek
Záruka
Společnost EIZO nabízí záruku až pět let, některé výrobky však mají jinou záruční dobu. Přesné záruční lhůty pro jednotlivé výrobky naleznete buď ve výše uvedených záručních podmínkách, v datovém listu nebo na mezinárodních webových stránkách společnosti EIZO. Dlouhé záruční lhůty jsou umožněny vysoce rozvinutým výrobním procesem založeným na jednoduchém principu úspěchu: sofistikované a inovativní technologii monitorů, vyráběných ze špičkových materiálů. Pětiletá záruka pro vás znamená vysokou míru jistoty investice a úsporu následných nákladů (total cost of ownership), které by bez záručního servisu vznikly například při údržbě a opravách.
